Fol­gen­des zeich­net die Trans­port­fahr­wer­ke der Serie ECO-Skate XL (NY) aus

  • Deich­sel und Ver­bin­dungs­stan­ge
    Die Trans­port­fahr­wer­ke der XL-Serie wer­den seri­en­mä­ßig mit Deich­sel und Ver­bin­dungs­stan­gen aus­ge­lie­fert. Son­der­län­gen erhält­lich auf Anfra­ge.
  • Ein­zel­la­ge­rung
    Bei den Fahr­wer­ken der XL-Serie ist jede Rol­le ein­zeln gela­gert. Bei even­tu­ell kurz­zei­ti­ger Über­last wird damit ein Durch­bie­gen der Ach­se verhindert.
  • Sta­bi­le Ver­bin­dungs­stan­gen
    Robus­te Ver­bin­dungs­stan­gen aus sta­bi­lem ver­zink­tem Vier­kant­rohr. Son­der­län­gen erhält­lich auf Anfrage.
  • Kom­bi­nier­bar
    Die XL (NY)-Serie kann belie­big unter­ein­an­der und mit Fahr­wer­ken der Seri­en XL(PU) BALANCE und DUO XL kom­bi­niert wer­den. Die Sum­me der Ein­zel­traglas­ten ergibt die Gesamttraglast.
  • HTS Poly­ure­than­rol­len
    Die XL (PU) Fahr­wer­ke wer­den seri­en­mä­ßig mit HTS Poly­ure­than­rol­len aus­ge­stat­tet. Die­se kön­nen auch ein­zeln bestellt werden.
  • HTS Nylon­rol­len
    Alle Fahr­wer­ke wer­den seri­en­mä­ßig mit HTS Nylon­rol­len aus­ge­stat­tet, die einen sehr gerin­gen Roll­wi­der­stand haben. Sie wer­den aus Voll­ma­te­ri­al gefer­tigt und nicht im Spritz­guß­ver­fah­ren her­ge­stellt. Dadurch sind die­se beson­ders hoch­wer­tig und abrieb­fest. Die sehr hohen Traglas­ten, die dar­aus auch resul­tie­ren, kön­nen mit Rol­len aus her­kömm­li­chen Nylon­roh­ren nie­mals erreicht wer­den. HTS Nylon­rol­len kön­nen auch ein­zeln bestellt werden.

Für spe­zi­el­le Anwen­dungs­fäl­le, in denen unse­re Stan­dard­ge­rä­te aus dem Seri­en­sor­ti­ment nicht aus­rei­chen, kon­stru­ie­ren wir indi­vi­du­ell auf die Kun­den zuge­schnit­te­ne Sonderlösungen.

ECO-Skate-XL-XN20L-NY

XN20L (NY)

Part number
Part number
10.200.03.10
Capacity (kg)
Capacity (kg)
20000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
8
Load area (mm)
Load area (mm)
Ø 220
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
568 x 724 x 180
Handle length (mm)
Handle length (mm)
1620
Weight (kg)
Weight (kg)
127
ECO-Skate-XL-XN20S-NY

XN20S (NY)

Part number
Part number
10.200.03.20
Capacity (kg)
Capacity (kg)
2 x 10000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
2 x 4
Load area (mm)
Load area (mm)
318 x 190
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
456 x 216 x 180
Adjustability (mm)
Adjustability (mm)
220 – 1940
Weight (kg)
Weight (kg)
81
ECO-Skate-XL-XN20L-NY-XN20S-NY-Set

XN20L (NY) + XN20S (NY) Set

Part number
Part number
10.200.03.xx
Capacity (kg)
Capacity (kg)
40000
ECO-Skate-XL-XN30L-NY-174px

XN30L (NY)

Part number
Part number
10.300.03.10
Capacity (kg)
Capacity (kg)
30000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
12
Load area (mm)
Load area (mm)
Ø 220
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
567 x 931 x 180
Handle length (mm)
Handle length (mm)
1620
Weight (kg)
Weight (kg)
149
ECO-Skate-XL-XN30S-NY-174px

XN30S (NY)

Part number
Part number
10.300.03.20
Capacity (kg)
Capacity (kg)
2 x 15000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
2 x 6
Load area (mm)
Load area (mm)
318 x 285
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
456 x 313 x 180
Adjustability (mm)
Adjustability (mm)
320 – 1940
Weight (kg)
Weight (kg)
108
ECO-Skate-XL-XN30L-NY-XN30S-NY-Set

XN30L (NY) + XN30S (NY) Set

Part number
Part number
10.300.03.xx
ECO-Skate-XL-XN40L-NY

XN40L (NY)

Part number
Part number
10.400.03.10
Capacity (kg)
Capacity (kg)
40000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
16
Load area (mm)
Load area (mm)
Ø 250
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
567 x 1138 x 180
Handle length (mm)
Handle length (mm)
1620
Weight (kg)
Weight (kg)
182
ECO-Skate-XL-XN40S-NY

XN40S (NY)

Part number
Part number
10.400.03.20
Capacity (kg)
Capacity (kg)
2 x 20000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
2 x 8
Load area (mm)
Load area (mm)
318 x 382
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
456 x 410 x 180
Adjustability (mm)
Adjustability (mm)
420 – 1660
Weight (kg)
Weight (kg)
135
ECO-Skate-XL-XN40L-NY-XN40S-NY-Set

XN40L (NY) + XN40S (NY) Set

Part number
Part number
10.400.03.xx
Capacity (kg)
Capacity (kg)
80000
ECO-Skate-XL-XN50L-NY

XN50L (NY)

Part number
Part number
10.500.03.10
Capacity (kg)
Capacity (kg)
50000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
20
Load area (mm)
Load area (mm)
Ø 250
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
607 x 1335 x 180
Handle length (mm)
Handle length (mm)
1620
Weight (kg)
Weight (kg)
214
ECO-Skate-XL-XN50S-NY

XN50S (NY)

Part number
Part number
10.500.03.20
Capacity (kg)
Capacity (kg)
2 x 25000
Wheel size (mm)
Wheel size (mm)
Ø 140 x 85
Number of wheels
Number of wheels
2 x 10
Load area (mm)
Load area (mm)
318 x 480
Dimensions LxWxH (mm)
Dimensions LxWxH (mm)
456 x 507 x 180
Adjustability (mm)
Adjustability (mm)
550 – 1650
Weight (kg)
Weight (kg)
174

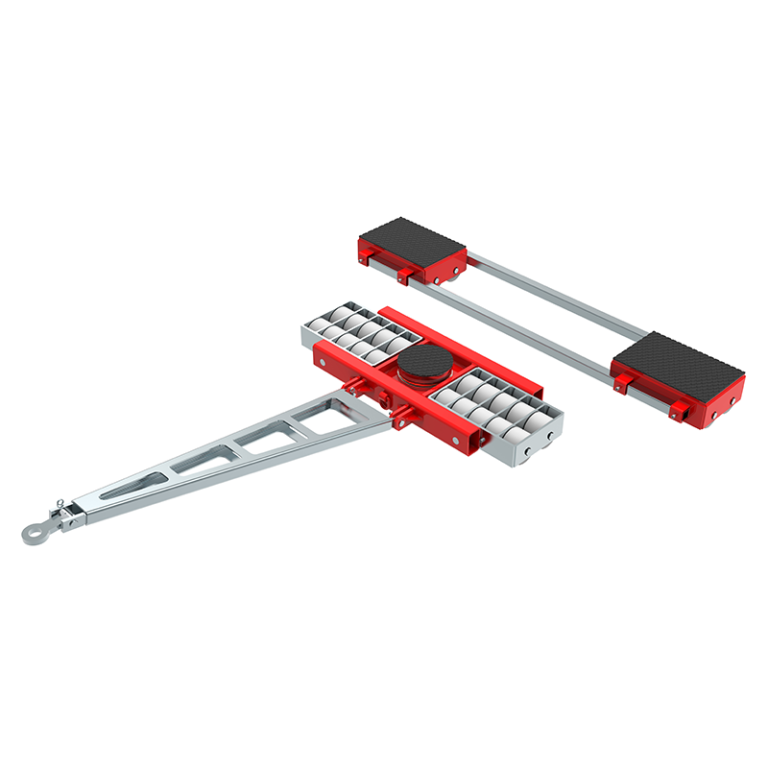

ECO-Skate-XL-XN50L-NY-XN50S-NY-Set

XN50L (NY) + XN50S (NY) Set

Part number
Part number
10.500.03.xx
Capacity (kg)
Capacity (kg)
100000
