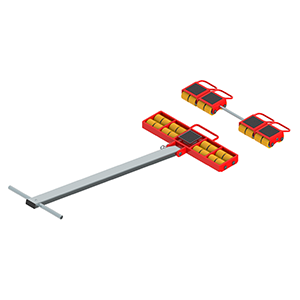

Folgendes zeichnet die Transportfahrwerke  der Serie ECO-Skate MINI (PU) aus:

  • Deichsel und Verbindungsstange
    Die MINI-Serie wird serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Geringes Gewicht
    Praktische Griffe, die an allen Fahrwerken angebracht sind, und ein geringes Gewicht macht die MINI-Serie zu einem flexiblen Begleiter.
  • Kombinierbar
    Alle Transportfahrwerke der MINI-Serie können beliebig untereinander kombiniert werden. Die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten.
  • HTS Rollen
    Die Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet, die auch einzeln bestellt werden können.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

M25L (PU)

Artikelnummer 10.025.07.10
Traglast (kg) 2500
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 8
Auflagefläche (mm) 80 x 80
Maße L x B x H (mm) 250 x 329 x 60
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 10.5

M25S (PU)

Artikelnummer 10.025.07.20
Traglast (kg) 2 x 1250
Rollengröße (mm) 50 x 46
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 75 x 75
Maße L x B x H (mm) 162 x 114 x 60
Deichsellänge (mm) -
Verstellbarkeit (mm) 114 - 690
Gewicht (kg) 5.6

M25L (PU) + M25S (PU) Set

Artikelnummer 10.025.07.20 + 10.025.07.10
Traglast (kg) 5000
Bild folgt

MN25L (NY)

Artikelnummer 10.025.08.10
Traglast (kg) 2500
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 8
Auflagefläche (mm) 80 x 80
Maße L x B x H (mm) 250 x 329 x 60
Deichsellänge (mm) 1000
Gewicht (kg) 9.5
Bild folgt

MN25S (NY)

Artikelnummer 10.025.08.20
Traglast (kg) 2 x 1250
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 75 x 75
Maße L x B x H (mm) 162 x 114 x 60
Verstellbarkeit (mm) 116 - 690
Gewicht (kg) 4.65

M50L (PU)

Artikelnummer 10.050.07.10
Traglast (kg) 5000
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 16
Auflagefläche (mm) 80 x 80
Maße L x B x H (mm) 250 x 533 x 60
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 14.6

M50S (PU)

Artikelnummer 10.050.07.20
Traglast (kg) 4 x 1250
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 4 x 4
Auflagefläche (mm) 75 x 75
Maße L x B x H (mm) 163 x 116 x 60
Deichsellänge (mm) -
Verstellbarkeit (mm) 348 - 690
Gewicht (kg) 10

M50L (PU) + M50S (PU) Set

Artikelnummer 10.050.07.20 + 10.050.07.10
Traglast (kg) 10000
Bild folgt

MN50L (NY)

Artikelnummer 10.050.08.10
Traglast (kg) 5000
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 16
Auflagefläche (mm) 80 x 80
Maße L x B x H (mm) 250 x 533 x 60
Deichsellänge (mm) 1000
Gewicht (kg) 12.6
Bild folgt

MN50S (NY)

Artikelnummer 10.050.08.20
Traglast (kg) 4 x 1250
Rollengröße (mm) Ø 50 x 46
Anzahl der Rollen 16
Auflagefläche (mm) 80 x 80
Maße L x B x H (mm) 250 x 533 x 60
Deichsellänge (mm) 1000
Gewicht (kg) 12.6

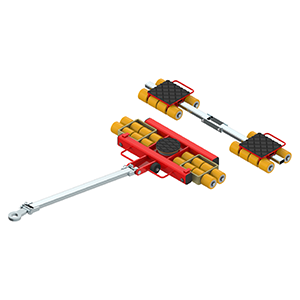

Folgendes zeichnet die Transportfahrwerke  der Serie ECO-Skate IDEAL (PU) aus:

  • Deichsel und Verbindungsstange
    Die IDEAL-Serie wird serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Klappbare Verbindungsstangen
    Die Verbindungsstangen der Nachläufer sind klappbar (außer i30S).
  • Kombinierbar
    Die  IDEAL-Serie kann beliebig untereinander und mit den Fahrwerken der Serien IDEAL (NY)ROTODUO (PU) und DUO (NY) kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS Rollen
    Die IDEAL (PU) Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden. Ausstattung mit HTS Stahlrollen auf Anfrage.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

i30L (PU)

Artikelnummer 10.030.00.10
Traglast (kg) 3000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 4
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 238 x 268 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 13.5

i30S (PU)

Artikelnummer 10.030.00.20
Traglast (kg) 2 x 1500
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 2
Auflagefläche (mm) 150 x 75
Maße L x B x H (mm) 246 x 120 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 120 - 880
Gewicht (kg) 14

i30L (PU) + i30S (PU) Set

Artikelnummer 10.030.00.20 + 10.030.00.10
Traglast (kg) 6000

i60L (PU)

Artikelnummer 10.060.00.10
Traglast (kg) 6000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 8
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 339 x 483 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 26

i60S (PU)

Artikelnummer 10.060.00.20
Traglast (kg) 2 x 3000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 120 x 220
Maße L x B x H (mm) 291 x 220 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 420 - 1100
Gewicht (kg) 29

i60L (PU) + i60S (PU) Set

Artikelnummer 10.060.00.20 + 10.060.00.10
Traglast (kg) 12000

i90L (PU)

Artikelnummer 10.090.00.10
Traglast (kg) 9000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 12
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 258 x 780 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 57

i90S (PU)

Artikelnummer 10.090.00.20
Traglast (kg) 2 x 4500
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 170 x 180
Maße L x B x H (mm) 295 x 295 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 460 - 1145
Gewicht (kg) 36

i90L (PU) + i90S (PU) Set

Artikelnummer 10.090.00.20 + 10.090.00.10
Traglast (kg) 18000

i120L (PU)

Artikelnummer 10.120.00.10
Traglast (kg) 12000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 16
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 528 x 982 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 68

i120S (PU)

Artikelnummer 10.120.00.20
Traglast (kg) 2 x 6000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 200 x 220
Maße L x B x H (mm) 291 x 382 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 560 - 1095
Gewicht (kg) 45

i120L (PU) + i120S (PU) Set

Artikelnummer 10.120.00.20 + 10.120.00.10
Traglast (kg) 24000

i150L (PU)

Artikelnummer 10.150.00.10
Traglast (kg) 15000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 20
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 568 x 1192 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 99

i150S (PU)

Artikelnummer 10.150.00.20
Traglast (kg) 2 x 7500
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 10
Auflagefläche (mm) 200 x 500
Maße L x B x H (mm) 291 x 500 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 695 - 1403
Gewicht (kg) 67

i150L (PU) + i150S (PU) Set

Artikelnummer 10.150.00.20 + 10.150.00.10
Traglast (kg) 30000

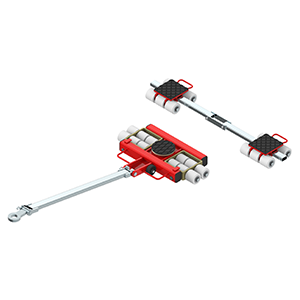

Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate IDEAL (NY) aus:

  • Deichsel und Verbindungsstange
    Die IDEAL-Serie wird serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Klappbare Verbindungsstangen
    Die Verbindungsstangen der Nachläufer sind klappbar (außer iN40S).
  • Kombinierbar
    Die  IDEAL-Serie kann beliebig untereinander und mit den Fahrwerken der Serien IDEAL (PU)ROTO und DUO (NY) kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS Rollen
    Alle Fahrwerke werden serienmäßig mit HTS Nylonrollen ausgestattet. Sie werden aus Vollmaterial gefertigt und nicht im Spritzgußverfahren hergestellt. Dadurch sind diese besonders hochwertig und abriebfest. Die sehr hohen Traglasten, die daraus auch resultieren, können mit Rollen aus herkömmlichen Nylonrohren niemals erreicht werden. HTS Nylonrollen können auch einzeln bestellt werden.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

iN40L (NY)

Artikelnummer 10.040.01.10
Traglast (kg) 4000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 4
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 238 x 268 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 12

iN40S (NY)

Artikelnummer 10.040.01.20
Traglast (kg) 2 x 2000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 2
Auflagefläche (mm) 150 x 75
Maße L x B x H (mm) 246 x 12 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 265 - 1.000
Gewicht (kg) 12

iN40L (NY) + iN40S (NY) Set

Artikelnummer 10.040.01.20 + 10.040.01.10
Traglast (kg) 8000

iN80L (NY)

Artikelnummer 10.080.01.10
Traglast (kg) 8000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 8
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 339 x 483 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 21

iN80S (NY)

Artikelnummer 10.080.01.20
Traglast (kg) 2 x 4000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 120 x 220
Maße L x B x H (mm) 291 x 220 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 420 - 1100
Gewicht (kg) 25

iN80L (NY) + iN80S (NY) Set

Artikelnummer 10.080.01.20 + 10.080.01.10
Traglast (kg) 16000

iN120L (NY)

Artikelnummer 10.120.01.10
Traglast (kg) 12000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 12
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 528 x 780 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 50

iN120S (NY)

Artikelnummer 10.120.01.20
Traglast (kg) 2 x 6000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 170 x 180
Maße L x B x H (mm) 295 x 295 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 460 - 1145
Gewicht (kg) 29

iN120L (NY) + iN120S (NY) Set

Artikelnummer 10.120.01.20 + 10.120.01.10
Traglast (kg) 24000

iN160L (NY)

Artikelnummer 10.160.01.10
Traglast (kg) 16000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 16
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 528 x 982 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 60

iN160S (NY)

Artikelnummer 10.160.01.20
Traglast (kg) 2 x 8000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 8
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 291 x 382 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 560 - 1095
Gewicht (kg) 36

iN160L (NY) + iN160S (NY) Set

Artikelnummer 10.160.01.20 + 10.160.01.10
Traglast (kg) 32000

iN200L (NY)

Artikelnummer 10.200.01.10
Traglast (kg) 20000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 20
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 568 x 1192 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 89

iN200S (NY)

Artikelnummer 10.200.01.20
Traglast (kg) 2 x 10000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 10
Auflagefläche (mm) 200 x 500
Maße L x B x H (mm) 291 x 500 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 695 - 1403
Gewicht (kg) 57

iN200L (NY) + iN200S (NY) Set

Artikelnummer 10.200.01.20 + 10.200.01.10
Traglast (kg) 40000

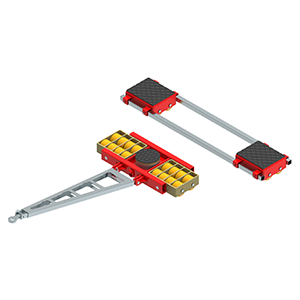

Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate XL (PU) aus:

  • Deichsel und Verbindungsstange
    Die Transportfahrwerke der XL-Serie werden serienmäßig mit Deichsel und Verbindungsstangen ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Einzellagerung
    Bei den Fahrwerken der XL-Serie ist jede Rolle einzeln gelagert. Bei eventuell kurzzeitiger Überlast wird damit ein Durchbiegen der Achse verhindert.
  • Stabile Verbindungsstangen
    Robuste Verbindungsstangen aus stabilem verzinktem Vierkantrohr. Sonderlängen erhältlich auf Anfrage.
  • Kombinierbar
    Die XL-Serie kann beliebig untereinander und mit Fahrwerken der Serien BALANCE und DUO XL kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS Polyurethanrollen
    Die XL (PU) Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

X16L (PU)

Artikelnummer 10.160.02.10
Traglast (kg) 16000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 8
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 568 x 724 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 133

X16S (PU)

Artikelnummer 10.160.02.20
Traglast (kg) 2 x 8000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 318 x 190
Maße L x B x H (mm) 456 x 216 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 220 - 1940
Gewicht (kg) 87

X16L (PU) + X16S Set (PU)

Artikelnummer 10.160.02.20 + 10.160.02.10
Traglast (kg) 32000

X24L (PU)

Artikelnummer 10.240.02.10
Traglast (kg) 24000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 12
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 567 x 931 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 158

X24S (PU)

Artikelnummer 10.240.02.20
Traglast (kg) 2 x 12000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 318 x 285
Maße L x B x H (mm) 456 x 313 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 320 - 1940
Gewicht (kg) 119

X24L (PU) + X24S (PU) Set

Artikelnummer 10.240.02.20 + 10.240.02.10
Traglast (kg) 48000

X32L (PU)

Artikelnummer 10.320.02.10
Traglast (kg) 32000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 16
Auflagefläche (mm) Ø 250
Maße L x B x H (mm) 567 x 1138 x180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 196

X32S (PU)

Artikelnummer 10.320.02.20
Traglast (kg) 2 x 16000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 318 x 382
Maße L x B x H (mm) 456 x 410 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 420 - 1660
Gewicht (kg) 151

X32L (PU) + X32S (PU) Set

Artikelnummer 10.320.02.20 + 10.320.02.10
Traglast (kg) 64000

X40L (PU)

Artikelnummer 10.400.02.10
Traglast (kg) 40000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 20
Auflagefläche (mm) Ø 250
Maße L x B x H (mm) 607 x 1335 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 230

X40S (PU)

Artikelnummer 10.400.02.20
Traglast (kg) 2 x 20000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 10
Auflagefläche (mm) 318 x 480
Maße L x B x H (mm) 456 x 507 x108
Deichsellänge (mm) -
Verstellbarkeit (mm) 550 - 1650
Gewicht (kg) 192

X40L (PU) + X40S (PU) Set

Artikelnummer 10.400.02.20 + 10.400.02.10
Traglast (kg) 80000

X48L (PU)

Artikelnummer 10.480.02.10
Traglast (kg) 48000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 24
Auflagefläche (mm) Ø 250
Maße L x B x H (mm) 660 x 1671 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 319

X48S (PU)

Artikelnummer 10.480.02.20
Traglast (kg) 2 x 24000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 12
Auflagefläche (mm) 400 x 300
Maße L x B x H (mm) 579 x 692 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 700 - 1690
Gewicht (kg) 264

X48L (PU) + X48S (PU) Set

Artikelnummer 10.480.02.20 + 10.480.02.10
Traglast (kg) 96000

X64S (PU)

Artikelnummer 10.640.02.20
Traglast (kg) 2 x 32000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 16
Auflagefläche (mm) 400 x 300
Maße L x B x H (mm) 587 x 898 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 900 - 1600
Gewicht (kg) 328
Bild folgt

X48L (PU) + X64S (PU) Set

Artikelnummer 10.640.02.20 + 10.480.02.10
Traglast (kg) 112000

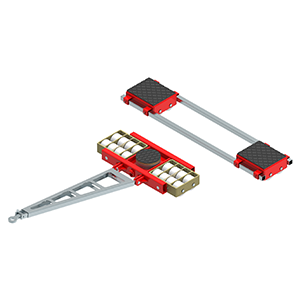

Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate XL (NY) aus

  • Deichsel und Verbindungsstange
    Die Transportfahrwerke der XL-Serie werden serienmäßig mit Deichsel und Verbindungsstangen ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Einzellagerung
    Bei den Fahrwerken der XL-Serie ist jede Rolle einzeln gelagert. Bei eventuell kurzzeitiger Überlast wird damit ein Durchbiegen der Achse verhindert.
  • Stabile Verbindungsstangen
    Robuste Verbindungsstangen aus stabilem verzinktem Vierkantrohr. Sonderlängen erhältlich auf Anfrage.
  • Kombinierbar
    Die XL (NY)-Serie kann beliebig untereinander und mit Fahrwerken der Serien XL(PU)  BALANCE und DUO XL kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS Polyurethanrollen
    Die XL (PU) Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden.
  •  HTS Nylonrollen
    Alle Fahrwerke werden serienmäßig mit HTS Nylonrollen ausgestattet, die einen sehr geringen Rollwiderstand haben. Sie werden aus Vollmaterial gefertigt und nicht im Spritzgußverfahren hergestellt. Dadurch sind diese besonders hochwertig und abriebfest. Die sehr hohen Traglasten, die daraus auch resultieren, können mit Rollen aus herkömmlichen Nylonrohren niemals erreicht werden. HTS Nylonrollen können auch einzeln bestellt werden.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

XN20L (NY)

Artikelnummer 10.200.03.10
Traglast (kg) 20000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 8
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 568 x 724 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 127

XN20S (NY)

Artikelnummer 10.200.03.20
Traglast (kg) 2 x 10000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 318 x 190
Maße L x B x H (mm) 456 x 216 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 220 - 1940
Gewicht (kg) 81

XN20L (NY) + XN20S (NY) Set

Artikelnummer 10.200.03.20 + 10.200.03.20
Traglast (kg) 40000

XN30L (NY)

Artikelnummer 10.300.03.10
Traglast (kg) 30000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 12
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 567 x 931 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 149

XN30S (NY)

Artikelnummer 10.300.03.20
Traglast (kg) 2 x 15000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 318 x 285
Maße L x B x H (mm) 456 x 313 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 320 - 1940
Gewicht (kg) 108

XN30L (NY) + XN30S (NY) Set

Artikelnummer 10.300.03.20 + 10.300.03.10

XN40L (NY)

Artikelnummer 10.400.03.10
Traglast (kg) 40000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 16
Auflagefläche (mm) Ø 250
Maße L x B x H (mm) 567 x 1138 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 182

XN40S (NY)

Artikelnummer 10.400.03.20
Traglast (kg) 2 x 20000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 318 x 382
Maße L x B x H (mm) 456 x 410 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 420 - 1660
Gewicht (kg) 135

XN40L (NY) + XN40S (NY) Set

Artikelnummer 10.400.03.20 + 10.400.03.10
Traglast (kg) 80000

XN50L (NY)

Artikelnummer 10.500.03.10
Traglast (kg) 50000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 20
Auflagefläche (mm) Ø 250
Maße L x B x H (mm) 607 x 1335 x 180
Deichsellänge (mm) 1620
Verstellbarkeit (mm) -
Gewicht (kg) 214

XN50S (NY)

Artikelnummer 10.500.03.20
Traglast (kg) 2 x 25000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 10
Auflagefläche (mm) 318 x 480
Maße L x B x H (mm) 456 x 507 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 550 - 1650
Gewicht (kg) 174

XN50L (NY) + XN50S (NY) Set

Artikelnummer 10.500.03.20 + 10.500.03.10
Traglast (kg) 100000

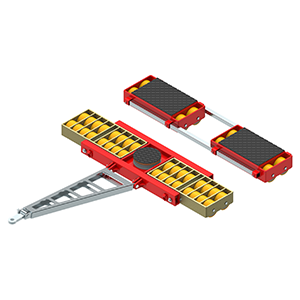

Folgendes zeichnet die Transportfahrwerke der ECO-Skate BIG-Serie aus:

  • Deichsel und Verbindungsstange
    Die BIG-Serie wird serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • Stabile Verbindungsstangen
    Robuste Verbindungsstangen aus stabilem verzinktem Vierkantrohr. Sonderlängen erhältlich auf Anfrage.
  • Einzellagerung
    Bei den Fahrwerken der BIG-Serie ist jede Rolle einzeln gelagert. Bei eventuell kurzzeitiger Überlast wird damit ein Durchbiegen der Achse verhindert.
  • Kombinierbar
    Die  BIG-Serie kann beliebig untereinander kombiniert werden.
  • HTS Rollen
    Die BIG Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden. Ausstattung mit HTS Stahlrollen auf Anfrage.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

BIG44L (PU)

Artikelnummer 09.044.04.10
Traglast (kg) 44000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 16
Auflagefläche (mm) Ø 300
Maße L x B x H (mm) 738 x 1390 x 220
Deichsellänge (mm) 1775
Verstellbarkeit (mm) -
Gewicht (kg) 392

BIG44S (PU)

Artikelnummer 09.044.04.20
Traglast (kg) 2 x 22000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 402 x 204
Maße L x B x H (mm) 542 x 436 x 220
Deichsellänge (mm) -
Verstellbarkeit (mm) 450 - 1736
Gewicht (kg) 220

BIG44L (PU) + BIG44S (PU) Set

Artikelnummer 09.044.04.20 + 09.044.04.10
Traglast (kg) 88000

BIG66L (PU)

Artikelnummer 09.066.04.10
Traglast (kg) 66000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 24
Auflagefläche (mm) Ø 300
Maße L x B x H (mm) 738 x 1802 x 220
Deichsellänge (mm) 1775
Verstellbarkeit (mm) -
Gewicht (kg) 489

BIG66S (PU)

Artikelnummer 09.066.04.20
Traglast (kg) 2 x 33000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 2 x 12
Auflagefläche (mm) 400 x 406
Maße L x B x H (mm) 542 x 642 x 220
Deichsellänge (mm) -
Verstellbarkeit (mm) 650 - 1530
Gewicht (kg) 326

BIG66L (PU) + BIG66S (PU) Set

Artikelnummer 09.066.04.20 + 09.066.04.10
Traglast (kg) 132000

BIG88L (PU)

Artikelnummer 09.088.04.10
Traglast (kg) 88000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 32
Auflagefläche (mm) Ø 300
Maße L x B x H (mm) 738 x 2214 x 220
Deichsellänge (mm) 1775
Verstellbarkeit (mm) -
Gewicht (kg) 585

BIG88S (PU)

Artikelnummer 09.088.04.20
Traglast (kg) 2 x 44000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 2 x 16
Auflagefläche (mm) 400 x 610
Maße L x B x H (mm) 542 x 848 x 220
Deichsellänge (mm) -
Verstellbarkeit (mm) 900 - 1320
Gewicht (kg) 432

BIG88L (PU) + BIG88S (PU) Set

Artikelnummer 09.088.04.20 + 09.088.04.10
Traglast (kg) 176000

BIG132S (PU)

Artikelnummer 09.132.04.20
Traglast (kg) 2 x 66000
Rollengröße (mm) Ø 180 x 89
Anzahl der Rollen 2 x 24
Auflagefläche (mm) 590 x 610
Maße L x B x H (mm) 732 x 848 x 220
Deichsellänge (mm) -
Verstellbarkeit (mm) 900 - 1320
Gewicht (kg) 589

BIG88L (PU) + BIG132S (PU) Set

Artikelnummer 09.132.04.20 + 09.088.04.10
Traglast (kg) 220.000

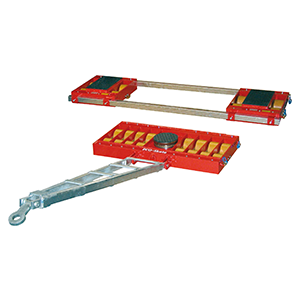

Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate BALANCE (PU) aus:

  • Hydraulischer Lastausgleich
    Hydraulischer Lastausgleich von echten ±15 mm. Optimaler Schutz vor einer Überlastung der einzelnen Rolle und des Bodens.
  • Deichsel und Verbindungsstange
    Die Transportfahrwerke der BALANCE-Serie werden serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen auf Anfrage.
  • Stabile Verbindungsstangen
    Die beiden Verbindungsstangen sind aus stabilen verzinkten Vierkanntrohren. Sonderlängen auf Anfrage.
  • Kombinierbar
    Alle Transportfahrwerke der Serie BALANCE können beliebig untereinander und mit Fahrwerken der Serien XL und DUO XL kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS Polyurethanrollen
    Die Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet, die auch einzeln bestellt werden können.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

B24L (PU)

Artikelnummer 10.240.02.50
Traglast (kg) 24000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 12
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 684 x 960 x 180
Deichsellänge (mm) 1500
Verstellbarkeit (mm) -
Gewicht (kg) 260

B24S (PU)

Artikelnummer 10.240.02.60
Traglast (kg) 2 x 12000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 400 x 220
Maße L x B x H (mm) 716 x 360 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 400 - 1940
Gewicht (kg) 220
Bild folgt

B24L (PU) + B24S (PU) Set

Artikelnummer 10.240.02.60 + 10.240.02.60
Traglast (kg) 48000

B32L (PU)

Artikelnummer 10.320.02.50
Traglast (kg) 32000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 16
Auflagefläche (mm) Ø 220
Maße L x B x H (mm) 684 x 1182 x 180
Deichsellänge (mm) 1500
Verstellbarkeit (mm) -
Gewicht (kg) 310

B32S (PU)

Artikelnummer 10.320.02.60
Traglast (kg) 2 x 16000
Rollengröße (mm) Ø 140 x 85
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 400 x 220
Maße L x B x H (mm) 716 x 472 x 180
Deichsellänge (mm) -
Verstellbarkeit (mm) 500 - 1710
Gewicht (kg) 270
Bild folgt

B32L (PU) + B32S (PU) Set

Artikelnummer 10.320.02.60 + 10.320.02.50
Traglast (kg) 64000

Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate CR aus:

  • Deichsel und Verbindungsstange
    Die Transportfahrwerke der CR-Serie werden serienmäßig mit Deichsel und Verbindungsstange ausgeliefert. Sonderlängen auf Anfrage.
  • Vernickelte Oberfläche und verschleißarme Rollen
    für die Anwendung unter bestimmten Voraussetzungen in Reinräumen, Lebensmittelproduktion oder Pharmaindustrie.
  • HTS Rollen
    Alle Fahrwerke werden serienmäßig mit HTS Nylonrollen ausgestattet. Sie werden aus Vollmaterial gefertigt und nicht im Spritzgußverfahren hergestellt. Dadurch sind diese besonders hochwertig und abriebfest. Die sehr hohen Traglasten, die daraus auch resultieren, können mit Rollen aus herkömmlichen Nylonrohren niemals erreicht werden. HTS Nylonrollen können auch einzeln bestellt werden.
  • Kombinierbar
    Alle Transportfahrwerke der CR-Serie können beliebig untereinander kombiniert werden. Die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten.Für alle Einsatzbereiche, in denen aus dem Seriensortiment das Standardgerät nicht ausreicht, konstruieren wir Sonderlösungen, die individuell auf die Kunden zugeschnitten sind.
Bild folgt

iN40L-CR

Artikelnummer 12.040.01.10
Traglast (kg) 4000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 4
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 238 x 268 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 12
Bild folgt

iN40S-CR

Artikelnummer 12.040.01.20
Traglast (kg) 2 x 2000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 2
Auflagefläche (mm) 150 x 75
Maße L x B x H (mm) 228 x 132 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 265 - 1000
Gewicht (kg) 12
Bild folgt

iN40L-CR + iN40S-CR Set

Artikelnummer 12.040.01.20 + 12.040.01.10
Traglast (kg) 8000
Bild folgt

iN80L-CR

Artikelnummer 12.080.01.10
Traglast (kg) 8000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 8
Auflagefläche (mm) Ø 150
Maße L x B x H (mm) 339 x 483 x 110
Deichsellänge (mm) 1000
Verstellbarkeit (mm) -
Gewicht (kg) 21
Bild folgt

iN80S-CR

Artikelnummer 12.080.01.20
Traglast (kg) 2 x 4000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 4
Auflagefläche (mm) 120 x 220
Maße L x B x H (mm) 291 x 220 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 420-1100
Gewicht (kg) 25
Bild folgt

iN80L-CR + iN80S-CR Set

Artikelnummer 12.080.01.20 + 12.080.01.10
Traglast (kg) 16000
Bild folgt

iN120L-CR

Artikelnummer 12.120.01.10
Traglast (kg) 12000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 12
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 525 x 780 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 50
Bild folgt

iN120S-CR

Artikelnummer 12.120.01.20
Traglast (kg) 2 x 6000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 6
Auflagefläche (mm) 170 x 180
Maße L x B x H (mm) 295 x 295 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 460 - 1145
Gewicht (kg) 29
Bild folgt

iN120L-CR + iN120S-CR Set

Artikelnummer 12.120.01.20 + 12.120.01.10
Traglast (kg) 24000
Bild folgt

iN160L-CR

Artikelnummer 12.160.01.10
Traglast (kg) 16000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 16
Auflagefläche (mm) Ø 170
Maße L x B x H (mm) 525 x 982 x 110
Deichsellänge (mm) 1170
Verstellbarkeit (mm) -
Gewicht (kg) 60
Bild folgt

iN160S-CR

Artikelnummer 12.160.01.20
Traglast (kg) 2 x 8000
Rollengröße (mm) Ø 85 x 87
Anzahl der Rollen 2 x 8
Auflagefläche (mm) 200 x 220
Maße L x B x H (mm) 291 x 382 x 110
Deichsellänge (mm) -
Verstellbarkeit (mm) 560 - 1095
Gewicht (kg) 36

iN160L-CR + iN160S-CR Set

Artikelnummer 12.160.01.20 + 12.160.01.10
